Strop DZ-3 to rozwiązanie, które wciąż spotyka się w wielu starszych budynkach i przy remoncie potrafi zaskoczyć bardziej niż niejedna nowa technologia. W praktyce najczęściej trzeba odpowiedzieć na trzy pytania: jak jest zbudowany, ile naprawdę może przenieść i czy bezpiecznie da się go przerabiać pod nowe instalacje albo otwory. Poniżej rozkładam ten temat na części pierwsze, bez zbędnej teorii, ale z detalami, które pomagają podjąć dobrą decyzję na budowie.
Najważniejsze informacje o stropie DZ-3
- To gęstożebrowy strop z prefabrykowanych belek żelbetowych, pustaków wypełniających i 3-centymetrowego nadbetonu.
- Wersja DZ-3 ma zwykle wysokość konstrukcyjną 23 cm i rozpiętość od 2,4 do 6,0 m.
- Rozstaw osiowy belek wynosi 60 cm, więc układ konstrukcji jest regularny i łatwy do rozpoznania.
- Ciężar własny takiego stropu to około 260 kg/m², czyli 2,65 kN/m².
- Przy remoncie kluczowe są: stan belek, wieńców, nadbetonu, obciążenie nowymi warstwami oraz planowane otwory.
- Największym błędem jest traktowanie każdego stropu DZ-3 jak identycznego, bez sprawdzenia dokumentacji i rzeczywistego stanu.
Czym jest strop DZ-3 i gdzie spotyka się go najczęściej
Patrzę na DZ-3 jak na klasyczny strop gęstożebrowy z czasów, gdy liczyła się prostota montażu, rozsądna masa własna i dobra sztywność po związaniu betonu. To nie jest „goły” układ belek z wypełnieniem, tylko konstrukcja, która po wykonaniu nadbetonu pracuje jak jedna całość. Właśnie dlatego w starszych budynkach bywa dużo lepsza od dawnych, słabszych systemów bez współpracującej płyty górnej.
Taki strop najczęściej trafia się w budynkach mieszkalnych i użytkowych z drugiej połowy XX wieku, zwłaszcza tam, gdzie chciano przekryć typowe pomieszczenia bez wchodzenia w pełny strop monolityczny. W praktyce oznacza to, że przy adaptacji poddasza, zmianie układu ścian albo dobudowie cięższej posadzki trzeba go odczytywać jak konkretny element nośny, a nie tylko „stary strop z pustakami”. To ważne rozróżnienie, bo dalsze decyzje zależą od tego, jak został zaprojektowany i w jakim jest stanie.Najkrócej: DZ-3 to najkrótsza i najlżejsza odmiana rodziny stropów DZ, więc w wielu budynkach właśnie ona pojawia się jako pierwszy trop przy ekspertyzie lub remoncie. A skoro już wiadomo, czym jest ten układ, warto zobaczyć, z czego dokładnie się składa i jakie parametry naprawdę mają znaczenie.
Jak jest zbudowany i jakie parametry naprawdę mają znaczenie
W środku tego rozwiązania są prefabrykowane belki żelbetowe, czyli elementy z betonu zbrojonego stalą. Między nimi układa się pustaki wypełniające, które same w sobie nie są głównym nośnikiem, a dopiero całość domyka wylewany na miejscu nadbeton, czyli cienka warstwa betonu łącząca wszystko w jedną płytę. To właśnie ta warstwa, razem z wieńcami obwodowymi, robi dużą różnicę dla sztywności i pracy stropu pod obciążeniem.
W starszych rozwiązaniach spotyka się też różne typy wypełnienia: betonowe, ceramiczne albo gipsowe. Z punktu widzenia remontu ważne jest to, że nie wolno zakładać identycznej konstrukcji tylko dlatego, że na projekcie widnieje DZ-3. Dwa podobne stropy mogą mieć inny ciężar własny, inne zbrojenie belek i inny stan techniczny po latach użytkowania.
| Cecha | DZ-3 | Dlaczego to ważne |
|---|---|---|
| Rozpiętość | 2,4-6,0 m | Pokazuje, jakie pomieszczenia dało się przekryć bez zmiany układu nośnego. |
| Wysokość konstrukcyjna | 23 cm | Ma znaczenie przy planowaniu posadzek, sufitów podwieszanych i instalacji. |
| Grubość nadbetonu | 3 cm | To warstwa, która spina całość i zwiększa współpracę belek z resztą stropu. |
| Rozstaw osiowy belek | 60 cm | Pomaga rozpoznać układ konstrukcji i kierunek przenoszenia obciążeń. |
| Ciężar własny | około 260 kg/m² | Każda nowa wylewka, ścianka czy okładzina musi być do tego doliczona. |
W rodzinie DZ są jeszcze odmiany DZ-4 i DZ-5, które mają większą wysokość i większy zasięg. DZ-4 dochodzi zwykle do 6,6 m, a DZ-5 do 7,8 m, przy wyraźnie większej wysokości konstrukcyjnej. Dla inwestora to prosta wskazówka: jeśli przekrycie jest dłuższe, konstrukcja rośnie, ale też szybciej „zjada” wysokość kondygnacji. Sam montaż też nie był całkiem swobodny - przy większych rozpiętościach strop trzeba było czasowo podpartać, a przy dłuższych przęsłach dochodzą żebra rozdzielcze, czyli poprzeczne wzmocnienia usztywniające układ. To prowadzi już wprost do pytania, co ten strop daje w praktyce i gdzie zaczynają się jego ograniczenia.
Co daje w praktyce, a gdzie zaczynają się ograniczenia
Największa zaleta DZ-3 jest bardzo konkretna: po wykonaniu nadbetonu strop staje się sztywny i mniej podatny na „klawiszowanie”, czyli odczuwalne różnice poziomów i uginanie się sąsiednich elementów. To ważne nie tylko dla komfortu chodzenia, ale też dla akustyki i trwałości wykończenia podłogi. Dobrze wykonany układ przenosi obciążenia równomierniej niż stare, bardziej prymitywne stropy belkowe bez współpracującej płyty górnej.
W katalogowych rozwiązaniach dla DZ-3 można spotkać obciążenia użytkowe rzędu 3,25, 3,75 albo 4,50 kN/m², ale ja zawsze podchodzę do tego ostrożnie. Sama nazwa stropu nie daje jeszcze odpowiedzi, ile wolno na nim postawić po 40 latach eksploatacji. Liczy się konkretny wariant belek, stan betonu, korozja zbrojenia, wilgoć, ewentualne wcześniejsze przeróbki i to, co później dołożono na wierzch.
W praktyce widzę trzy mocne strony tego rozwiązania:
- Rozsądna masa własna jak na strop żelbetowy, więc konstrukcja nie była przesadnie ciężka.
- Dobra współpraca elementów dzięki nadbetonowi i zakotwieniu belek w wieńcach.
- Przewidywalny układ nośny, który łatwiej ocenić podczas oględzin niż w niektórych starszych systemach mieszanych.
Ma jednak też twarde ograniczenia, których nie warto bagatelizować:
- Nie lubi przypadkowego dociążania grubą wylewką, ciężkimi płytkami, dużą ilością zaprawy albo masywnymi ściankami.
- Wymaga sprawdzenia przy otworach, bo wycięcie schodów, nowego pionu czy dużego przejścia zmienia pracę całej konstrukcji.
- Nie wybacza błędów montażowych przy podporach, wieńcach i dodatkowych żebrach.
Jeśli porównuję go z nowszymi systemami, to nie jest to rozwiązanie „gorsze z definicji”, tylko po prostu starsze, bardziej zależne od jakości wykonania i stanu zachowania. I właśnie dlatego przed remontem trzeba patrzeć na niego inaczej niż na świeży strop z projektu, który dopiero schodzi z budowy. To prowadzi do najważniejszej praktycznej części: jak taki strop ocenić, zanim cokolwiek się na nim przebuduje.
Jak ocenić taki strop przed remontem
Gdy sprawdzam strop DZ-3 przed remontem, zaczynam od rzeczy najbardziej przyziemnych. Najpierw patrzę, w którą stronę biegną belki, gdzie opierają się na ścianach i czy są wieńce obwodowe. Dopiero później przechodzę do planowanych zmian. Wbrew pozorom to nie są detale - od tego zależy, czy nowy otwór, ścianka albo cięższa podłoga będą bezpieczne.
Najczęstsze rzeczy, które trzeba zweryfikować, to:

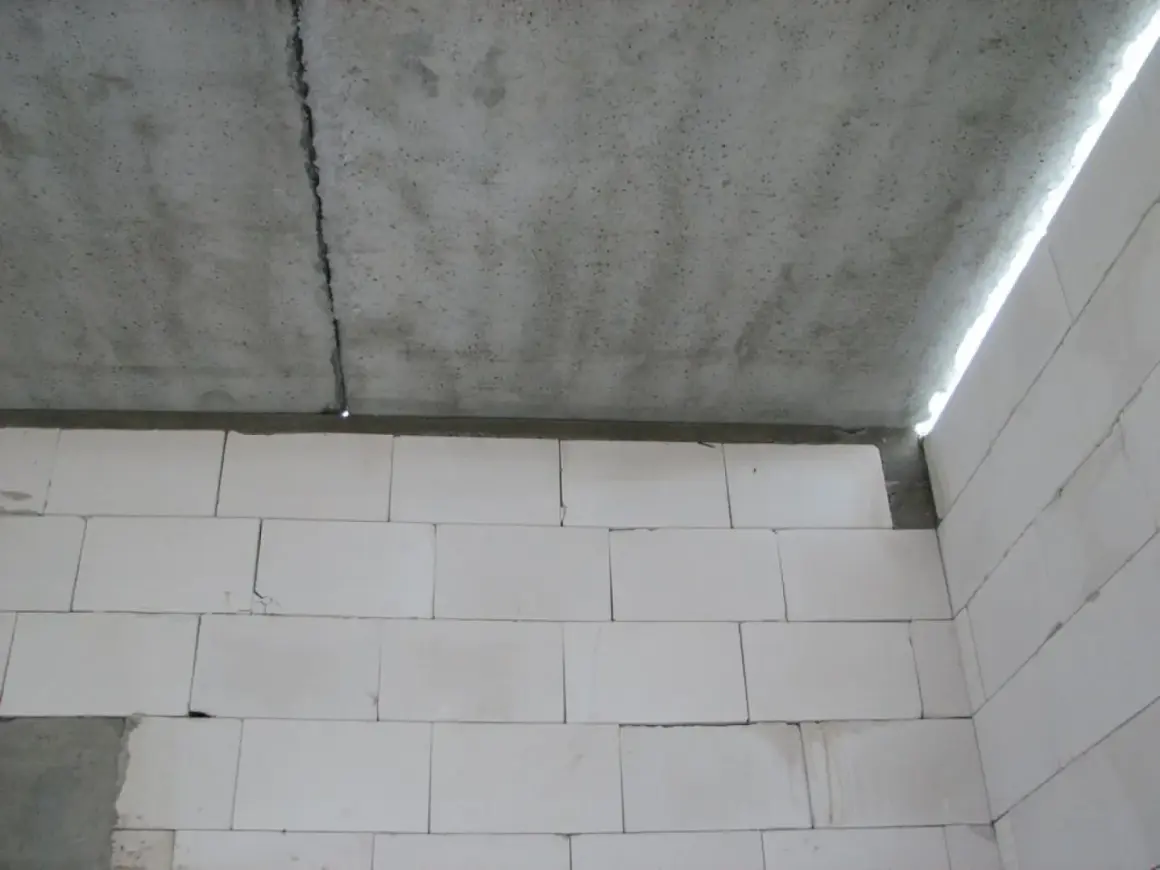

- Stan belek - szukam rys, ugięć, śladów korozji i miejsc zawilgocenia.
- Połączenie z wieńcem - belki powinny być dobrze zakotwione, bo to wpływa na pracę całego stropu.
- Ściany działowe - jeśli stoją na stropie, trzeba sprawdzić, czy ich lokalizacja nie przeciąża jednej strefy.
- Nowe warstwy podłogi - sama wylewka cementowa 5 cm to około 100 kg/m², więc łatwo zjeść zapas nośności.
- Otwory i bruzdy - wykuwanie instalacji bez oceny zbrojenia to jeden z najgorszych pomysłów przy tym typie stropu.
Warto też uważać na błędne założenie, że każda ściana działowa jest lekka i „nic nie waży”. W praktyce ciężar jednego fragmentu zabudowy g-k to jedno, a warstwy tynku, płytki, wylewki i wyposażenie łazienki to już zupełnie inna historia. Dlatego przy remoncie nie liczę tylko samego stropu, ale sumuję wszystko, co ma na niego wrócić po modernizacji.
Jeśli dokumentacji nie ma albo jest niepełna, sensowne są odkrywki i inwentaryzacja na miejscu. To prostsze i tańsze niż poprawianie błędu po fakcie, zwłaszcza gdy planujesz otwór w płycie, zmianę układu pomieszczeń albo dołożenie ciężkiej posadzki. Z tego miejsca naturalnie przechodzę do pytania, co można zrobić, jeśli strop wymaga wzmocnienia albo modernizacji.
Jak podejść do modernizacji bez ryzyka błędów
Modernizacja DZ-3 nie polega na tym, żeby „na wszelki wypadek” dodać jak najwięcej betonu. Przy tym typie konstrukcji rozsądniej jest najpierw ustalić, jaki efekt chcesz osiągnąć: większą nośność, lepszą akustykę, nowy otwór, a może po prostu odświeżenie wnętrza bez naruszania stropu. Każdy z tych celów prowadzi do innego rozwiązania.
| Sytuacja | Co zwykle ma sens | Czego nie robić bez obliczeń |
|---|---|---|
| Chcesz poprawić akustykę | Lżejsza podłoga pływająca, mata akustyczna, ograniczenie ciężkich warstw | Dokładanie grubego jastrychu i kamienia „dla pewności” |
| Potrzebny jest otwór | Lokalne wzmocnienie, stalowy podciąg, projekt konstrukcyjny | Kucie w środku przęsła bez sprawdzenia zbrojenia |
| Pojawiły się ugięcia lub pęknięcia | Ekspertyza, pomiar rys, sprawdzenie podpór i ewentualne wzmocnienie | Maskowanie problemu grubą zabudową |
| Zmieniasz funkcję pomieszczenia | Przeliczenie obciążeń stałych i użytkowych dla nowego układu | Zakładanie, że stary zapas nośności wystarczy bez sprawdzenia |
Wzmocnienie może oznaczać dodanie stalowych elementów nośnych, wykonanie nowych żeber rozdzielczych, lokalne podparcie albo - w trudniejszych przypadkach - wymianę całego stropu. Są też rozwiązania kompozytowe, na przykład pasy z włókna węglowego, czyli cienkie taśmy wzmacniające przy niewielkim zwiększeniu masy. Nie każdy budynek się do tego nadaje i nie każdy remont tego potrzebuje, ale dobrze dobrana metoda potrafi uratować konstrukcję bez rozbierania wszystkiego od zera.
Jeżeli miałbym wskazać jedną zasadę, to brzmi ona bardzo prosto: przy DZ-3 najpierw diagnoza, potem projekt, a dopiero na końcu roboty. To oszczędza czas, pieniądze i nerwy, zwłaszcza w starszych budynkach, gdzie każda ingerencja może uruchomić efekt domina. Zostaje jeszcze jedna rzecz, która często decyduje o powodzeniu całego remontu - dokumentacja i to, jak ją czytać.
Na co sprawdzam dokumentację, zanim uznam temat za zamknięty
Przy tym stropie dokumentacja ma większą wartość niż intuicja. Ja zawsze sprawdzam nie tylko sam typ stropu, ale też rozpiętość, kierunek belek, położenie ścian działowych, wieńce, żebra rozdzielcze i wszystkie późniejsze zmiany. Czasem już jeden brakujący wpis w projekcie albo ślad po dawnej przeróbce wystarcza, żeby całkowicie zmienić ocenę nośności.
- Rysunek układu nośnego - pokazuje, gdzie biegną belki i gdzie wolno ingerować.
- Opis warstw podłogi - pozwala policzyć realny ciężar stały, a nie ten „na oko”.
- Informacja o ścianach działowych - ważna, jeśli planujesz zmianę układu pomieszczeń.
- Zakres wcześniejszych przeróbek - przy starych budynkach to często kluczowa wskazówka.
- Wyniki odkrywek lub ekspertyzy - bez nich łatwo pomylić typ stropu albo stan zachowania elementów.
Jeżeli dokumentów brakuje, nie traktuję tego jako katastrofy, tylko jako sygnał, że trzeba wejść głębiej w ocenę techniczną. W praktyce lepiej poświęcić jeden dzień na odkrywki i porządny ogląd niż później mierzyć się z pęknięciami, ugięciami albo zbyt ciężką posadzką. Dobrze rozpoznany strop DZ-3 da się bezpiecznie zostawić, wzmocnić albo rozsądnie przebudować, ale warunek jest jeden: najpierw trzeba go naprawdę zrozumieć.
