Łukowa odmiana stropu Kleina pojawia się najczęściej w starszych budynkach, gdzie konstrukcja ma łączyć nośność stali z masą i trwałością cegły. Ten artykuł pokazuje, jak taki strop działa, z czego się składa, jakie ma zalety i ograniczenia oraz na co zwrócić uwagę przy remoncie, dociepleniu i ocenie technicznej. Piszę o tym praktycznie, bo w tej konstrukcji to właśnie detale decydują, czy będzie bezpieczna i opłacalna w utrzymaniu.
Najważniejsze fakty o łukowej odmianie stropu Kleina
- Konstrukcja opiera się na stalowych belkach i ceglanym wypełnieniu ułożonym w łuk, a nie na lekkiej płycie jednorodnej.
- Nośność wynika z pracy łuku na ściskanie, ale układ wymaga dobrego oparcia i kontroli rozporu bocznego.
- Parametry spotykane w starszych obiektach to zwykle belki o wysokości ok. 80–240 mm i rozstaw rzędu 1,0–1,6 m.
- Atuty to odporność ogniowa, sztywność i duża trwałość, zwłaszcza w budynkach historycznych.
- Ograniczenia to duży ciężar własny, mostki cieplne, pracochłonny remont i trudniejsze prowadzenie instalacji.
- Przed ingerencją trzeba ocenić korozję belek, rysy, ugięcia i realne obciążenia nowych warstw.
Na czym polega łukowa odmiana stropu Kleina

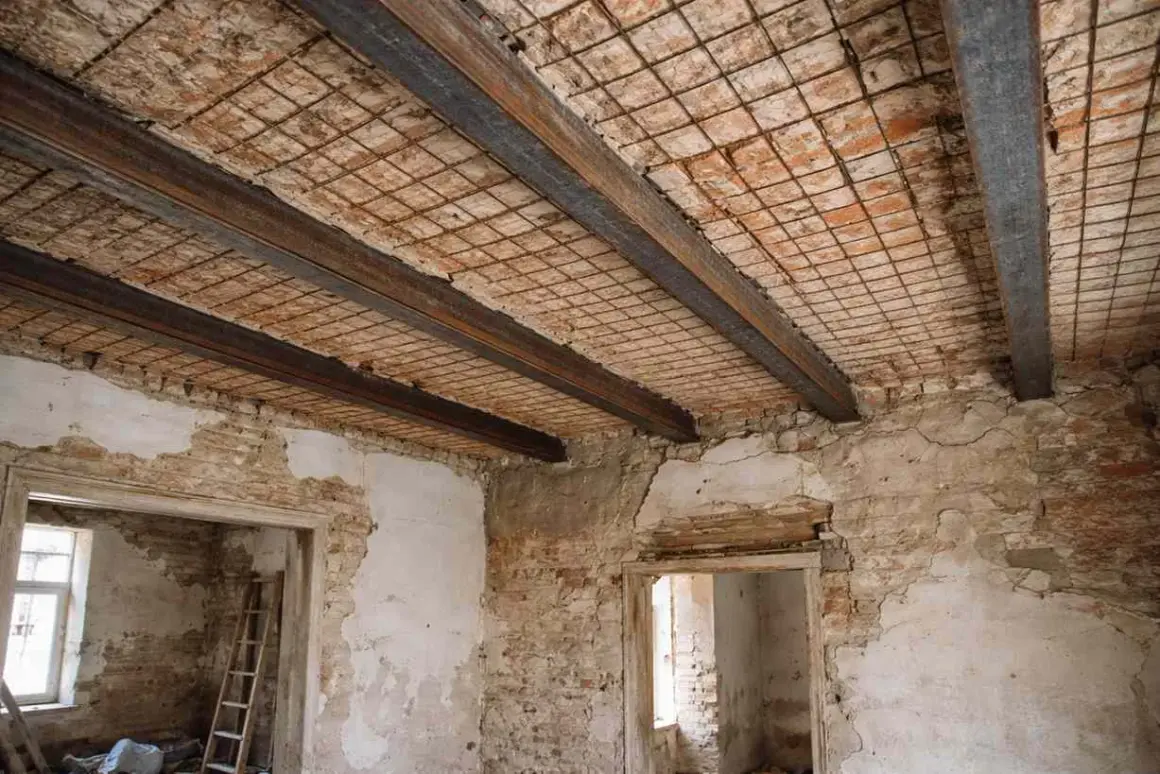

W klasycznym wariancie pole stropowe jest płaskie, a tutaj ceglane wypełnienie pracuje jak niewielkie sklepienie między stalowymi belkami. Z dołu widać zwykle rytm belek i cegieł układających się w łuk, co daje konstrukcji nie tylko funkcję nośną, ale też wyraźny charakter architektoniczny.
Ja patrzę na ten układ jak na kompromis między konstrukcją a rzemiosłem: stal przejmuje belkowanie, cegła buduje masę i sztywność, a całość dobrze sprawdza się tam, gdzie nie szukano lekkości, tylko trwałości. To także powód, dla którego w obiektach historycznych taka forma bywa zachowana zamiast zastępowana czymś współczesnym.
| Element | Rola w konstrukcji | Co daje w praktyce |
|---|---|---|
| Belki stalowe | Przenoszą główne obciążenia na ściany lub podpory | Umożliwiają większą rozpiętość niż sama cegła |
| Ceglane wypełnienie w łuku | Pracuje głównie na ściskanie | Dodaje sztywności i masy, poprawia odporność ogniową |
| Zbrojenie spoin | Stabilizuje układ cegieł | Ogranicza rysy i przesuwanie się elementów |
| Zaprawa | Spaja cały układ | W dużej mierze decyduje o trwałości starego stropu |
Żeby dobrze ocenić taki strop, trzeba jednak zrozumieć nie tylko jego budowę, ale też to, jak rozkłada siły w konstrukcji. I tu dochodzimy do najważniejszej cechy łuku.
Jak pracuje konstrukcja i skąd biorą się jej ograniczenia
Łuk nie lubi rozciągania, ale bardzo dobrze znosi ściskanie. W praktyce pionowy ciężar z podłogi i warstw użytkowych jest rozkładany przez cegły na podpory, a jednocześnie pojawia się rozpor boczny, czyli siła rozpychająca ściany lub belki na boki. To właśnie dlatego stan oparcia ma tak duże znaczenie.
Jeżeli ta równowaga zostanie zaburzona, problem zwykle nie pojawia się od razu w całym stropie, tylko lokalnie: przy podporach, w strefach osłabionej zaprawy albo tam, gdzie ktoś później dołożył zbyt ciężką warstwę. W starych budynkach najbardziej zdradliwe są sytuacje, w których przez lata nic się nie działo, a po remoncie nagle zaczynają wychodzić rysy lub ugięcia.
- Jeśli zaprawa się wykrusza, łuk traci ciągłość.
- Jeśli belki stalowe korodują, spada sztywność i nośność całego układu.
- Jeśli ktoś dołoży zbyt ciężką warstwę posadzki, konstrukcja zaczyna pracować poza założeniami.
- Jeśli oparcie na ścianach jest osłabione, pojawiają się rysy przy krawędziach i miejscowe ugięcia.
- Jeśli wykonano przypadkowe przebicia pod instalacje, można osłabić strefy, które wcześniej dobrze rozkładały obciążenie.
W praktyce ten strop nie wybacza samowolnych przeróbek. Gdy wiesz już, jak działa, łatwiej zrozumieć, dlaczego tak ważne są materiały i dokładne wymiary, a nie tylko sam ogólny układ.
Z czego się go wykonuje i jakie parametry spotkasz najczęściej
Według MG Projekt w takim stropie stosuje się belki stalowe, cegłę pełną albo z otworami oraz zbrojenie z prętów stalowych lub płaskowników. W praktyce spotyka się belki o wysokości około 80–240 mm, a rozstaw najczęściej mieści się w granicach 1,0–1,6 m, choć w starszych obiektach bywał większy. To ważne, bo sam wygląd od spodu nie wystarcza do oceny nośności.
| Parametr | Typowy zakres | Znaczenie praktyczne |
|---|---|---|
| Wysokość belek stalowych | Około 80–240 mm | Wpływa na sztywność i zakres możliwej rozpiętości |
| Rozstaw belek | Zwykle 1,0–1,6 m | Decyduje o pracy pola stropowego i masie całej konstrukcji |
| Wypełnienie | Cegła pełna, kratówka lub dziurawka | Od tego zależy ciężar, sztywność i zachowanie przy ogniu |
| Zbrojenie spoin | Płaskowniki lub pręty stalowe | Stabilizuje cegły i ogranicza rysy w strefach pracy łuku |
| Zaprawa | Zależnie od epoki i napraw | Jej stan często mówi więcej niż sam wygląd cegieł |
W starszych dokumentacjach można też spotkać zbrojenie w postaci płaskowników o wymiarach około 1x20 do 2x30 mm albo prętów rzędu 5,5–8 mm. Nie traktuję tych liczb jako uniwersalnej recepty, tylko jako punkt odniesienia do oględzin i pomiarów. Jeśli rzeczywisty układ różni się od opisu, to właśnie pomiar, a nie założenie, powinien decydować o dalszych pracach.
Z takich parametrów wynika też pytanie praktyczne: kiedy taka konstrukcja nadal ma sens, a kiedy lepiej wybrać coś lżejszego i prostszego w utrzymaniu.
Kiedy ta konstrukcja ma sens, a kiedy lepiej wybrać inne rozwiązanie
W budynkach zabytkowych, w adaptacjach poddaszy i wszędzie tam, gdzie chcesz zachować oryginalną substancję, łukowy układ wciąż ma sens. Daje dużą trwałość, dobrą odporność ogniową i wyraźny charakter wnętrza, który trudno odtworzyć nowoczesną płytą. To jeden z tych przypadków, gdzie historia konstrukcji ma realną wartość użytkową.
W nowych domach patrzę na niego znacznie ostrożniej. Jest ciężki, pracochłonny, trudniejszy do ocieplenia i mniej wygodny przy prowadzeniu instalacji. Jak pokazuje praktyka remontowa opisywana przez Murator, najczęściej kłopot robią nie same cegły, lecz kolejna warstwa ciężkiego wykończenia, mostki cieplne przy stalowych elementach i nierówności, które później trzeba prostować.
| Sytuacja | Ocena | Dlaczego |
|---|---|---|
| Kamienica, dom z epoki, obiekt zabytkowy | Warto rozważyć zachowanie | Liczy się autentyczność, sztywność i odporność ogniowa |
| Adaptacja poddasza lub zmiana funkcji pomieszczeń | Ostrożnie, po ocenie konstrukcyjnej | Nowe obciążenia i instalacje mogą przekroczyć zapas nośności |
| Nowy dom z naciskiem na szybkość budowy | Zwykle lepiej wybrać inne rozwiązanie | Łukowy strop jest ciężki i mniej ekonomiczny wykonawczo |
| Wnętrze z wymaganym prostym prowadzeniem instalacji | Raczej nie | Układ utrudnia przewierty, bruzdy i swobodne zmiany układu warstw |
Właśnie dlatego ta konstrukcja nie jest dziś pierwszym wyborem do większości nowych realizacji. Jeśli jednak już istnieje, jej sens zależy od stanu technicznego, a nie od samej mody na nowoczesne rozwiązania.
Na co patrzę podczas oceny istniejącego stropu przed remontem
Przed jakąkolwiek ingerencją nie patrzę tylko na wygląd od spodu. Interesuje mnie stan belek, oparcie na murze, ślady korozji i to, czy ktoś już nie dołożył nadmiernej warstwy betonu albo ciężkiej podłogi. W stropach tego typu najgorsze są założenia „na oko”, bo układ może wyglądać solidnie, a jednocześnie mieć poważnie osłabione detale.
| Objaw | Co może oznaczać | Co sprawdzić |
|---|---|---|
| Rysy przy oparciach | Osłabione podparcie albo praca rozporu | Stan muru, głębokość oparcia, ugięcie belek |
| Rdza i odspojenia tynku | Zawilgocenie lub korozja stali | Stopień korozji, wilgotność, stan zabezpieczenia antykorozyjnego |
| Nierówna podłoga | Ugięcie konstrukcji albo stare przeróbki | Poziomy, grubość warstw, historia remontów |
| Sypiące się spoiny | Utrata spójności wypełnienia | Zakres lokalnych napraw i sens odkrywek |
| Ślady po wykuwaniu otworów | Możliwe osłabienie stref nośnych | Dokładne rozmieszczenie ingerencji i ich wpływ na pracę łuku |

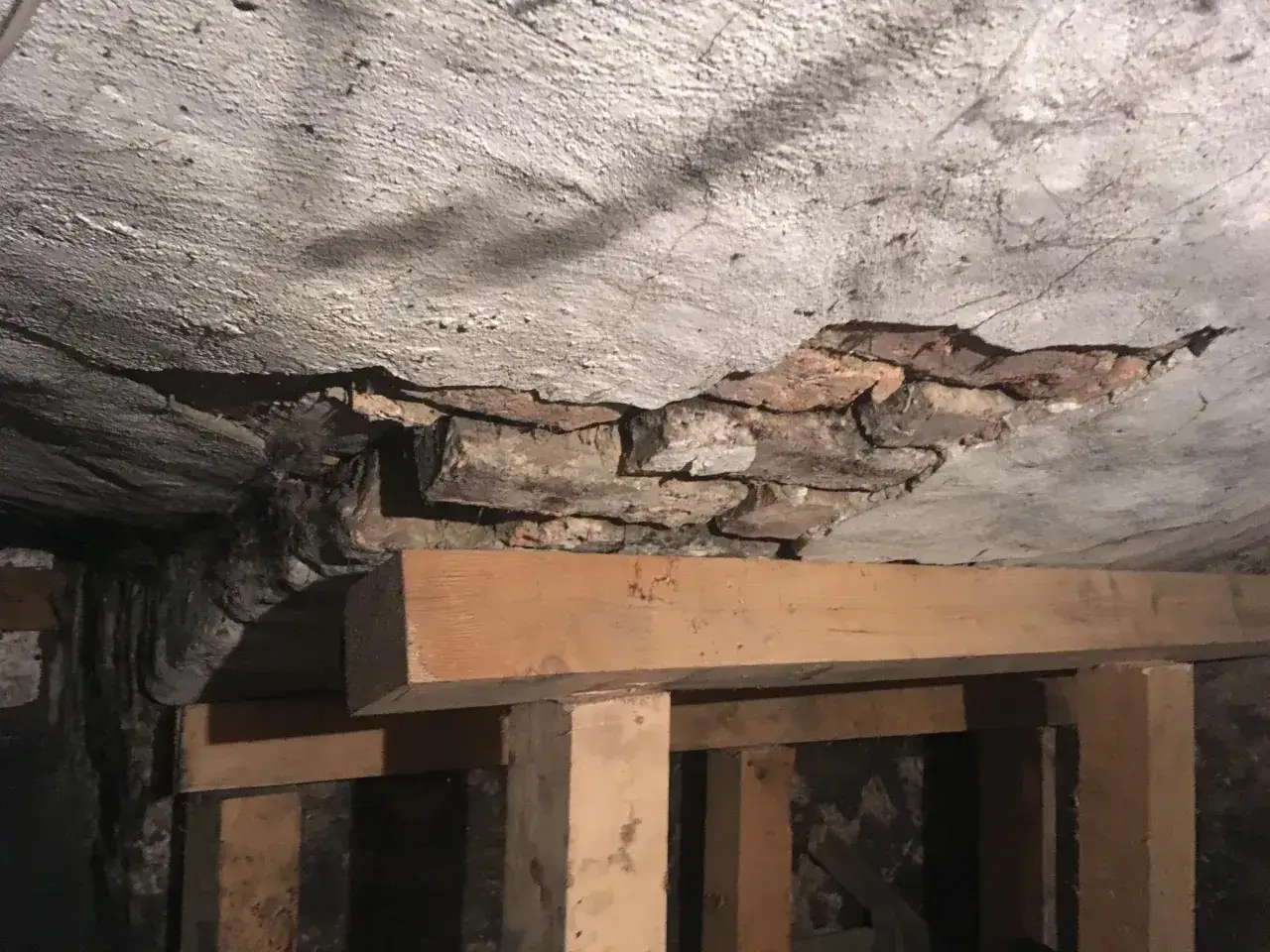

Jeśli widzę aktywne pęknięcia, wyraźne ugięcie, korozję belek albo ślady przeciążenia, nie zakładam, że „jeszcze wytrzyma”. W takiej sytuacji potrzebna jest ekspertyza konstrukcyjna, bo dopiero ona pokazuje, czy mówimy o naprawie, wzmocnieniu, czy o zachowaniu tylko części oryginalnego układu. Gdy stan konstrukcji jest znany, dopiero wtedy ma sens rozmowa o dociepleniu i nowych warstwach.
Jak podejść do docieplenia, nowych warstw i wzmocnień
Docieplenie bez dociążania
Przy takim stropie najbezpieczniej myśleć o izolacji jako o warstwie, która nie może zniszczyć pracy konstrukcji. Jeśli strop oddziela ogrzewane pomieszczenie od nieogrzewanego poddasza, najlepiej sprawdzają się lekkie układy suche albo rozwiązania projektowane tak, by nie tworzyły dużych punktowych obciążeń. Grube, mokre i ciężkie warstwy są tu ryzykowne, zwłaszcza gdy nie znamy pełnego zapasu nośności.
Trzeba też pamiętać o mostkach cieplnych przez stal. Sama cegła izoluje lepiej niż stal, ale belki nadal mogą „ciągnąć” ciepło na zewnątrz układu. Dlatego ważna jest ciągłość izolacji i sposób oparcia nowych warstw, a nie tylko ich nominalna grubość.
Nowa posadzka i warstwy użytkowe
Jeśli planujesz nową podłogę, traktuj każdy dodatkowy kilogram jako realne obciążenie konstrukcji. To szczególnie ważne przy wylewkach, masywnych okładzinach i zabudowach, które wydają się niewielkie, ale w praktyce sumują się do dużego ciężaru. Ja w takich sytuacjach wolę prostszy układ warstw niż „udogodnienia”, które później trudno odwrócić.
Najbezpieczniej jest dobrać warstwy do rzeczywistego stanu stropu, a nie do ogólnej praktyki z nowego budownictwa. W starym układzie łukowym nie każda nowoczesna podłoga będzie dobrym pomysłem, nawet jeśli z pozoru wygląda lekko.
Przeczytaj również: Ile ciepła ucieka przez strop? Ocieplenie i oszczędności
Wzmocnienie i naprawa
Wzmocnienie może oznaczać bardzo różne rzeczy: od uzupełnienia spoin i lokalnej naprawy cegieł, przez zabezpieczenie antykorozyjne belek, aż po dodanie elementów przejmujących część obciążeń. Czasem wystarcza lokalne uporządkowanie i odciążenie konstrukcji, a czasem potrzebny jest projekt z dodatkowymi podporami lub ściągami. Nie ma jednego schematu, który pasuje do każdego budynku.
Największy błąd to traktowanie naprawy jak zwykłego remontu wykończeniowego. Przy takim stropie trzeba myśleć konstrukcyjnie: najpierw diagnoza, potem projekt, dopiero potem wykonawstwo. Dzięki temu naprawa nie pogarsza warunków pracy łuku i nie dokłada nowych problemów w miejscu, które już jest wrażliwe.
Jeżeli chodzi o praktykę, właśnie tu najczęściej rozdziela się bezpieczna modernizacja od kosztownej improwizacji. Zanim więc uznasz, że konstrukcja nadaje się do pozostawienia, zamknij temat krótką checklistą.
Co sprawdzić, zanim uznasz, że strop nadaje się do zachowania
- Stan oparcia belek na ścianach lub podporach.
- Korozję stali i ewentualne odspojenia tynku przy dolnej stopce.
- Rysy i ugięcia, zwłaszcza w strefach przy krawędziach pola stropowego.
- Planowane obciążenia, czyli nowe warstwy podłogi, zabudowy i wyposażenie.
- Zakres ingerencji w instalacje, bo przewierty i bruzdy mogą osłabić lokalnie układ.
- Potrzebę ekspertyzy, jeśli budynek ma charakter zabytkowy albo konstrukcja nosi ślady przeciążenia.
Jeśli zachowujesz taką konstrukcję, najbezpieczniejsza kolejność jest prosta: inwentaryzacja, ocena stanu, projekt naprawy, dopiero potem wykonawstwo. W układzie łukowym nie warto zgadywać, bo drobny błąd przy ciężarze, oparciu albo dociepleniu szybko zamienia się w pęknięcia i kosztowną poprawkę.
