Prawidłowy rozstaw prętów zbrojeniowych w stropie to fundament jego bezpieczeństwa i trwałości. Choć może wydawać się drobnym detalem, to właśnie te stalowe elementy przenoszą kluczowe obciążenia i zapobiegają powstawaniu rys oraz pęknięć. Zrozumienie zasad ich rozmieszczenia jest niezbędne, aby uniknąć kosztownych błędów i zapewnić, że nasz strop będzie służył nam przez długie lata.
Projekt budowlany: niepodważalne źródło wiedzy
Kiedy zastanawiamy się nad tym, jak gęsto ułożyć pręty zbrojeniowe w naszym stropie, musimy pamiętać o jednej, absolutnie kluczowej zasadzie: wszystkie szczegóły dotyczące zbrojenia jego średnica, klasa stali oraz, co najważniejsze, rozstaw są precyzyjnie określone w projekcie konstrukcyjnym. Ten dokument, opracowany przez inżyniera konstruktora, jest jedynym wiarygodnym źródłem informacji, które musimy bezwzględnie przestrzegać.
Próby samodzielnego „korygowania” rozstawu prętów „na oko” lub na podstawie zasłyszanych opinii są niedopuszczalne i stanowią poważne zagrożenie dla bezpieczeństwa całej konstrukcji. Taka samowola może prowadzić do nadmiernych ugięć stropu, powstawania nieestetycznych i niebezpiecznych pęknięć, a w skrajnych przypadkach nawet do katastrofy budowlanej. Pamiętajmy, że projektant uwzględnia w obliczeniach wszystkie czynniki od grubości płyty, przez przewidywane obciążenia, aż po rodzaj i klasę użytych materiałów.
Zbrojenie główne: stalowe serce stropu

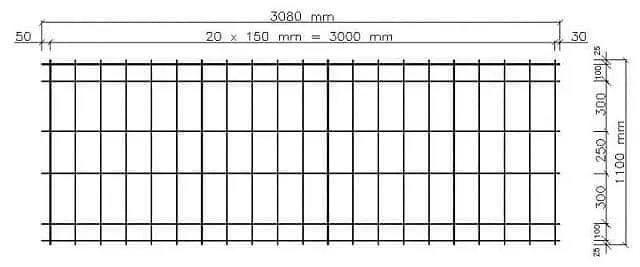

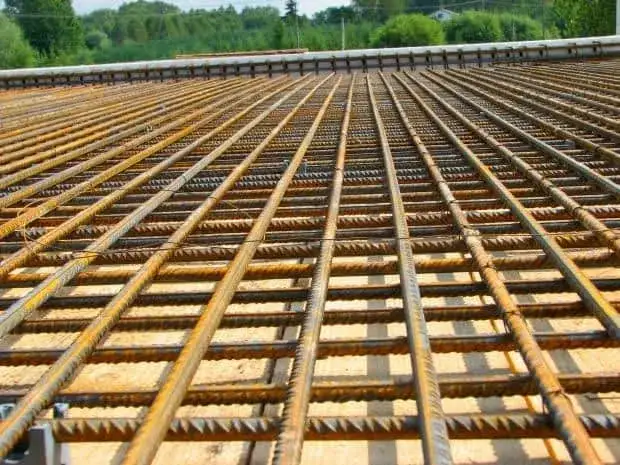

Pręty zbrojenia głównego, nazywane również nośnymi lub dolnymi, to te, które pracują najciężej w naszym stropie. Ich głównym zadaniem jest przenoszenie sił rozciągających powstających w dolnej części płyty stropowej, zwłaszcza w środku przęsła. To właśnie dzięki nim strop jest w stanie oprzeć się uginaniu pod wpływem obciążeń. W typowych stropach monolitycznych, w przęsłach, rozstaw tych prętów wynosi zazwyczaj od 10 do 20 cm. Często spotykane i praktyczne rozwiązania to siatki o wymiarach oczek 12x12 cm lub 15x15 cm.
Jednakże, ostateczna gęstość ułożenia tych kluczowych prętów nie jest przypadkowa. Zależy ona od szeregu czynników, które projektant bierze pod uwagę podczas tworzenia projektu:
- Grubość płyty stropowej: Im grubsza płyta, tym potencjalnie większy rozstaw prętów może być dopuszczalny, ale zawsze w granicach norm.
- Przewidywane obciążenia: Stropy, które będą przenosić większe obciążenia (zarówno stałe, jak i użytkowe, np. w garażach czy magazynach), wymagają gęstszego zbrojenia, czyli mniejszego rozstawu prętów.
- Rozpiętość stropu: Dłuższe przęsła stropowe generują większe momenty zginające, co naturalnie wymaga zastosowania mocniejszego, a więc i gęściej ułożonego zbrojenia.
- Klasa betonu: Wybór betonu o wyższej wytrzymałości teoretycznie może wpływać na parametry zbrojenia, jednak zawsze musi to być zgodne z projektem.
Zbrojenie rozdzielcze: cichy bohater konstrukcji
Często niedoceniane, ale równie ważne, jest zbrojenie rozdzielcze. Można je nazwać „cichym bohaterem” konstrukcji stropowej. Te pręty, ułożone prostopadle do zbrojenia głównego, pełnią niezwykle istotną funkcję równomiernie rozkładają obciążenia na większą powierzchnię płyty. Zapobiegają w ten sposób powstawaniu lokalnych naprężeń i mikropęknięć, które mogłyby osłabić całą konstrukcję.
Zalecany typowy rozstaw dla prętów zbrojenia rozdzielczego wynosi zazwyczaj od 20 do 30 cm. Ważne jest również, aby pamiętać, że zbrojenie rozdzielcze powinno stanowić co najmniej 20% masy zbrojenia głównego, co podkreśla jego znaczenie dla ogólnej stabilności stropu.
Zbrojenie górne: siła nad podporami
Kiedy mówimy o zbrojeniu stropu, nie możemy zapomnieć o jego kluczowej roli nad podporami, czyli miejscami, gdzie strop opiera się na ścianach lub podciągach. W tych rejonach powstają tzw. momenty ujemne, które działają w przeciwnym kierunku niż w środku przęsła powodują rozciąganie górnej części płyty. Aby zapobiec pękaniu stropu właśnie w tych miejscach, konieczne jest zastosowanie zbrojenia górnego.
Standardowo, w strefach nad podporami stosuje się zagęszczenie siatki zbrojeniowej. Rozstaw prętów w tych obszarach jest mniejszy i zazwyczaj wynosi od 10 do 15 cm. Prawidłowe wykonanie tego zbrojenia polega na odpowiednim ułożeniu prętów w taki sposób, aby skutecznie przenosiły one obciążenia zginające działające w górnej strefie płyty, zapewniając jej integralność strukturalną.
Wytyczne z Eurokodu 2: precyzja normy
Współczesne budownictwo opiera się na precyzyjnych normach, a w przypadku konstrukcji żelbetowych kluczowe znaczenie ma Eurokod 2 (PN-EN 1992-1-1). Norma ta zawiera szczegółowe wytyczne dotyczące maksymalnych dopuszczalnych rozstawów prętów zbrojeniowych, które są uzależnione od grubości płyty stropowej. Oto najważniejsze zasady:
- Dla prętów głównych w obszarach maksymalnego momentu zginającego: Maksymalny rozstaw wynosi 2h, ale nie może przekroczyć 250 mm.
- Dla prętów głównych poza obszarami maksymalnego momentu zginającego: Maksymalny rozstaw to 3h, ale nie więcej niż 400 mm.
- Dla zbrojenia drugorzędnego (rozdzielczego): Maksymalny rozstaw wynosi 3.5h, ale nie może przekroczyć 450 mm.
Litera 'h' w tych wytycznych oznacza rzeczywistą grubość płyty stropowej w centymetrach. Jak widać, norma ściśle określa te parametry, aby zapewnić bezpieczeństwo konstrukcji, a grubość stropu jest jednym z podstawowych czynników wpływających na dopuszczalne odległości między prętami.
Otulina betonowa: ochrona i współpraca
Otulina betonowa to warstwa betonu znajdująca się pomiędzy zewnętrzną powierzchnią pręta zbrojeniowego a zewnętrzną powierzchnią elementu żelbetowego. Jej rola jest absolutnie fundamentalna dla trwałości i bezpieczeństwa stropu. Przede wszystkim, chroni stal zbrojeniową przed korozją, która mogłaby doprowadzić do jej osłabienia i utraty wytrzymałości. Dodatkowo, otulina zapewnia ochronę przeciwpożarową oraz umożliwia prawidłową współpracę stali z betonem kluczowy element nośności konstrukcji żelbetowej.
Zgodnie z Eurokodem 2, dla stropów znajdujących się wewnątrz budynków, w warunkach standardowej ekspozycji (klasa XC1), minimalna grubość otuliny betonowej wynosi zazwyczaj 20-25 mm. Aby zapewnić jej utrzymanie na całej powierzchni stropu, stosuje się specjalne podkładki dystansowe, tzw. „żabki” czy „krążki”. Niestety, brak odpowiedniej ilości tych podkładek lub ich niewłaściwe rozmieszczenie to jeden z najczęstszych błędów wykonawczych, prowadzący do obniżenia trwałości stropu.
Najczęstsze błędy przy zbrojeniu stropu: czego unikać?
Podczas wykonywania zbrojenia stropu, nawet przy najlepszych chęciach, łatwo o błędy, które mogą mieć poważne konsekwencje. Świadomość tych pułapek jest kluczowa, aby móc ich uniknąć i zapewnić prawidłowe wykonanie prac. Oto lista najczęściej popełnianych błędów:
- Zbyt duży lub zbyt mały rozstaw prętów: Zbyt duży rozstaw osłabia konstrukcję, prowadząc do nadmiernych ugięć i pęknięć. Z kolei pręty ułożone zbyt gęsto utrudniają prawidłowe otulenie ich betonem, co również jest niekorzystne.
- Brak lub nieprawidłowa otulina: Układanie siatki zbrojeniowej bezpośrednio na deskowaniu, bez podkładek dystansowych, uniemożliwia uzyskanie wymaganej grubości otuliny. Naraża to stal na korozję i uniemożliwia właściwą współpracę z betonem.
- Zastosowanie stali o złej średnicy lub klasie: Użycie prętów o innej średnicy lub niższej klasie wytrzymałości niż przewidziana w projekcie konstrukcyjnym drastycznie obniża nośność stropu.
- Za krótkie „zakłady” przy łączeniu prętów: Kiedy potrzebujemy połączyć dwa pręty, muszą one na siebie zachodzić na odpowiedniej długości (tzw. zakład), aby zapewnić ciągłość przenoszenia obciążeń. Zbyt krótkie zakłady osłabiają połączenie.
- Pominięcie odbioru zbrojenia przez kierownika budowy: Przed betonowaniem, zbrojenie musi zostać skontrolowane i formalnie odebrane przez kierownika budowy lub inspektora nadzoru. Jest to ostatni moment na wychwycenie ewentualnych błędów.
