Jaki rozstaw prętów w stropie? Kluczowe zasady i błędy

Wybór odpowiedniego rozstawu prętów zbrojeniowych w stropie to jeden z tych aspektów budowy, które mają fundamentalne znaczenie dla bezpieczeństwa całej konstrukcji. Choć może wydawać się to drobnym detalem, właściwie dobrana siatka zbrojeniowa gwarantuje przenoszenie obciążeń i zapobiega niepożądanym zjawiskom, takim jak pęknięcia czy nadmierne ugięcia. W tym artykule przyjrzymy się, jak prawidłowo dobrać wielkość "oczek" w zbrojeniu stropu, opierając się na sprawdzonych zasadach i normach.

Termin "oczka" w kontekście zbrojenia stropu odnosi się do kwadratowych lub prostokątnych przestrzeni utworzonych przez przecinające się pręty zbrojeniowe. Rozstaw tych prętów, czyli wielkość oczek, jest absolutnie kluczowy dla prawidłowego działania konstrukcji. Odpowiednio dobrana gęstość zbrojenia zapewnia równomierne rozłożenie naprężeń ściskających i rozciągających w betonie, co zapobiega powstawaniu pęknięć, nadmiernym ugięciom płyty stropowej i gwarantuje jej stabilność przez lata użytkowania. To właśnie zbrojenie, a nie sam beton, przenosi większość sił rozciągających, które są nieuniknione pod wpływem obciążeń.

Kluczowa zasada, o której należy pamiętać na każdym etapie budowy, brzmi: wielkość oczek (rozstaw prętów) oraz średnica stali zbrojeniowej są zawsze precyzyjnie określone w projekcie konstrukcyjnym budynku. Samodzielne podejmowanie decyzji w tym zakresie jest niedopuszczalne i grozi katastrofą budowlaną. Każdy strop jest inny i wymaga indywidualnych obliczeń statycznych, uwzględniających specyficzne warunki obciążenia, rozpiętość i materiały. Projektant, bazując na swojej wiedzy i normach, określa dokładne parametry zbrojenia, które zapewniają bezpieczeństwo konstrukcji. Jakiekolwiek odstępstwa od projektu, nawet pozornie niewielkie, mogą mieć fatalne skutki.

Błędy w doborze lub wykonaniu zbrojenia stropu mogą prowadzić do szeregu poważnych problemów. Najczęściej obserwowane konsekwencje to:

• Pęknięcia i rysy: Niewłaściwy rozstaw prętów lub ich zbyt mała średnica może skutkować pojawieniem się nieestetycznych, ale przede wszystkim groźnych pęknięć w płycie stropowej, które osłabiają jej nośność.
• Nadmierne ugięcia: Strop może zacząć nadmiernie się uginać pod wpływem obciążeń, co jest sygnałem ostrzegawczym o jego przeciążeniu lub błędach konstrukcyjnych.
• Utrata nośności: W skrajnych przypadkach, szczególnie przy znaczących błędach projektowych lub wykonawczych, może dojść do utraty nośności stropu, co stanowi bezpośrednie zagrożenie dla życia i zdrowia użytkowników budynku.
• Katastrofa budowlana: Najbardziej dramatycznym scenariuszem jest całkowite zawalenie się stropu, będące skutkiem kumulacji błędów i zaniedbań na etapie projektowania i wykonawstwa.

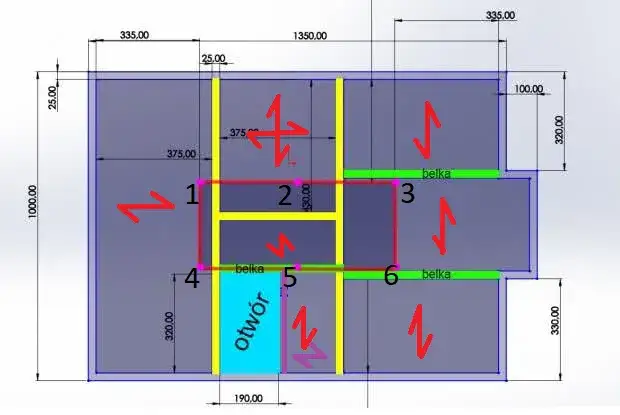

Informacje dotyczące zbrojenia stropu są zazwyczaj przedstawione na rysunkach konstrukcyjnych w projekcie budowlanym. Typowe oznaczenia obejmują średnicę prętów, często poprzedzoną symbolem "Ø" (np. Ø10 mm, Ø12 mm), oraz ich rozstaw, podawany jako "co" lub za pomocą ukośnika (np. co 150 mm, 15/15 cm). Na przykład zapis "Ø12 Ø150" oznacza pręty o średnicy 12 mm rozmieszczone co 15 cm.

W stropach monolitycznych kluczowe jest rozróżnienie między zbrojeniem dolnym a górnym. Zbrojenie dolne, umieszczone w środkowej części płyty stropowej (w tzw. strefie rozciąganej przęsła), przenosi główne siły rozciągające powstające pod wpływem obciążeń. Jego zadaniem jest zapewnienie odpowiedniej nośności stropu w jego najdłuższych odcinkach.

Z kolei zbrojenie górne, zlokalizowane nad podporami (np. nad ścianami nośnymi lub podciągami), jest niezbędne do przenoszenia momentów zginających ujemnych. W tych miejscach beton jest ściskany od góry, a rozciągany od dołu, dlatego potrzebne jest dodatkowe zbrojenie, które przejmie te siły rozciągające. Rozstaw prętów w zbrojeniu górnym może być inny niż w dolnym, a jego dokładne parametry określa projektant.

Ważne jest również rozróżnienie zbrojenia głównego od rozdzielczego. Zbrojenie główne (nośne) to te pręty, które projektowane są do przenoszenia głównych obciążeń i momentów zginających. Zbrojenie rozdzielcze, zazwyczaj ułożone prostopadle do prętów głównych, ma za zadanie równomiernie rozłożyć obciążenia na zbrojenie nośne oraz utrzymać pręty główne we właściwym rozstawie. Typowo zbrojenie główne wykonuje się z prętów o większej średnicy, a rozdzielcze z cieńszych.

Oczka w stropie monolitycznym: najczęstsze standardy i wytyczne

W typowych stropach monolitycznych, zbrojenie dolne (przęsłowe) najczęściej wykonuje się z prętów o średnicy od Ø10 mm do Ø16 mm, ułożonych w rozstawie co 10-20 cm. Jest to zbrojenie nośne, które przenosi większość obciążeń w przęsłach stropu.

Zbrojenie górne nad podporami pełni kluczową rolę w przenoszeniu momentów ujemnych, które powstają w tych miejscach. Ponieważ siły rozciągające są tam inne niż w przęśle, rozstaw prętów w tej strefie jest często mniejszy niż w zbrojeniu dolnym, aby zapewnić odpowiednią nośność i zapobiec pękaniu płyty nad podporami.

Zbrojenie rozdzielcze, wykonane zazwyczaj z prętów o średnicy Ø6 mm lub Ø8 mm, układa się w rozstawie co 15-30 cm. Jego głównym zadaniem jest utrzymanie prętów głównych we właściwej pozycji oraz równomierne rozprowadzenie obciążeń na całą konstrukcję stropu.

W przypadku stropów monolitycznych często stosuje się również gotowe siatki zgrzewane, które mogą pełnić funkcję zbrojenia przeciwskurczowego lub uzupełniającego. Najpopularniejsze wymiary oczek w takich siatkach to 10x10 cm, 15x15 cm oraz 20x20 cm. Są one wygodne w montażu i przyspieszają prace budowlane, jednak ich zastosowanie musi być zgodne z projektem konstrukcyjnym.

Stropy gęstożebrowe (Teriva, Porotherm): zbrojenie w warstwie nadbetonu

W stropach gęstożebrowych, takich jak popularne systemy Teriva czy Porotherm, kluczowe zbrojenie nośne znajduje się w kształtkach betonowych lub belkach prefabrykowanych. Jednak warstwa nadbetonu, która stanowi wierzchnią część stropu, również wymaga zbrojenia. Jest ono niezbędne przede wszystkim do zapobiegania powstawaniu rys skurczowych w betonie podczas jego wiązania oraz do zapewnienia prawidłowej współpracy wszystkich elementów stropu.

Do zbrojenia nadbetonu w stropach gęstożebrowych najczęściej stosuje się siatki zgrzewane o oczkach 10x10 cm lub 15x15 cm. Siatka ta rozkłada naprężenia i zapobiega powstawaniu pęknięć, które mogłyby osłabić całą konstrukcję.

Typowe średnice drutu używane do produkcji siatek zbrojeniowych w nadbetonie stropów gęstożebrowych to Ø4-Ø6 mm. Są to zazwyczaj cieńsze pręty niż w stropach monolitycznych, ponieważ ich główną rolą jest zbrojenie przeciwskurczowe i rozdzielcze, a nie przenoszenie głównych obciążeń.

Co wpływa na gęstość i rozmiar oczek w zbrojeniu

Rozpiętość stropu, czyli odległość między jego podporami, jest jednym z najważniejszych czynników wpływających na wymagane zbrojenie. Im większa rozpiętość, tym większe siły zginające działają na płytę stropową. W związku z tym, większe rozpiętości zazwyczaj wymagają zastosowania prętów o większej średnicy i/lub mniejszego rozstawu, co przekłada się na gęstsze oczka w siatce zbrojeniowej.

Grubość płyty stropowej jest ściśle powiązana z wymaganym rozstawem prętów. Zgodnie z normą PN-EN 1992-1-1 (Eurokod 2), maksymalny rozstaw prętów zbrojenia głównego nie powinien przekraczać zazwyczaj 2 do 3 razy grubości płyty. W praktyce, dla typowych stropów, rozstaw ten mieści się w granicach 250-400 mm, w zależności od strefy i specyfiki konstrukcji. Im grubsza płyta, tym potencjalnie większy może być dopuszczalny rozstaw prętów, ale zawsze musi być to zgodne z obliczeniami statycznymi.

Przewidywane obciążenia, jakie będzie przenosił strop, mają fundamentalne znaczenie dla jego zbrojenia. Strop znajdujący się nad garażem, który musi przenieść ciężar samochodów, będzie wymagał znacznie mocniejszego zbrojenia (mniejszych oczek i/lub grubszych prętów) niż strop nad sypialnią, gdzie obciążenia są zazwyczaj mniejsze. Podobnie, stropy nad pomieszczeniami użyteczności publicznej, narażone na większe natężenie ruchu, projektuje się z uwzględnieniem wyższych obciążeń.

Najczęstsze błędy wykonawcze w zbrojeniu stropu i jak ich uniknąć

Jednym z najpoważniejszych błędów wykonawczych jest tzw. "oszczędzanie" na stali zbrojeniowej, polegające na zmianie średnicy prętów lub zwiększeniu ich rozstawu w stosunku do projektu. Takie działania drastycznie obniżają nośność stropu i mogą prowadzić do jego uszkodzenia lub nawet katastrofy budowlanej. Każda zmiana w stosunku do projektu konstrukcyjnego musi być konsultowana z konstruktorem.

Kolejnym krytycznym błędem jest brak odpowiedniej otuliny betonowej. Otulina to warstwa betonu chroniąca stal zbrojeniową przed korozją i ogniem. Jeśli pręty leżą zbyt nisko, np. bezpośrednio na deskowaniu, nie są odpowiednio chronione, co w przyszłości może skutkować rdzewieniem i osłabieniem konstrukcji.

Pomyłka w rozróżnieniu zbrojenia górnego i dolnego jest kolejnym, bardzo groźnym błędem. Zbrojenie dolne jest zaprojektowane do przenoszenia sił rozciągających w przęśle, podczas gdy zbrojenie górne działa nad podporami. Zamiana ich funkcji lub pominięcie któregoś z nich prowadzi do błędnego rozkładu sił w konstrukcji i znaczącego jej osłabienia.

Prawidłowe łączenie prętów i siatek jest równie ważne. Należy zapewnić odpowiednią długość zakładów (nakładania się prętów) oraz solidne ich wiązanie, aby zapewnić ciągłość konstrukcji i skuteczne przenoszenie naprężeń między poszczególnymi elementami zbrojenia.

Zaufaj projektantowi, a nie domysłom. W przypadku jakichkolwiek wątpliwości lub planowanych zmian w projekcie zbrojenia, absolutnie konieczne jest skonsultowanie się z konstruktorem. Samodzielne wprowadzanie modyfikacji, nawet jeśli wydają się logiczne, może mieć katastrofalne skutki dla bezpieczeństwa konstrukcji, a także wiązać się z konsekwencjami prawnymi.

• Projekt jest święty: Zawsze trzymaj się zaleceń zawartych w projekcie konstrukcyjnym.
• Rozstaw i średnica: Nie zmieniaj samodzielnie rozstawu ani średnicy prętów.
• Otulina to podstawa: Zapewnij odpowiednią otulinę betonową dla zbrojenia.
• Góra i dół: Rozróżniaj i prawidłowo układaj zbrojenie górne i dolne.
• Łączenia: Dbaj o poprawne wykonanie zakładów i wiązań prętów.
• Konsultuj: W razie wątpliwości zawsze pytaj konstruktora.
