Ogród to jedno z tych miejsc, gdzie prąd i wilgoć spotykają się wyjątkowo często: przy podlewaniu, oświetleniu ścieżek, pompie do oczka wodnego czy pracy z narzędziami ręcznymi. W takim otoczeniu dobrze dobrana ochrona różnicowa ma znaczenie większe niż w wielu pokojach w domu, bo tu szybciej dochodzi do uszkodzeń przewodów, zawilgocenia złączek i przypadkowego dotknięcia elementu pod napięciem. Poniżej pokazuję, kiedy taki układ naprawdę pomaga, jak go dobrać do urządzeń ogrodowych i jakie błędy widzę najczęściej na budowach oraz w przydomowych instalacjach.
Najważniejsze rzeczy, które trzeba uwzględnić przy zasilaniu ogrodu
- W ogrodzie największym zagrożeniem są wilgoć, uszkodzenia mechaniczne i osprzęt pracujący blisko ziemi.
- Ochrona różnicowa reaguje na prąd upływu, ale nie zastępuje zabezpieczenia nadprądowego ani dobrego wykonania instalacji.
- Najwięcej sensu ma przy gniazdach zewnętrznych, pompach, oświetleniu, sterownikach nawadniania i narzędziach przenośnych.
- W nowoczesnych obwodach z elektroniką zwykle rozsądniejszy jest typ A niż stary typ AC.
- IP44 chroni przed bryzgami, ale nie oznacza pełnej odporności na wodę.
- Osobne obwody dla kluczowych urządzeń ułatwiają diagnozowanie usterek i ograniczają niepotrzebne wyłączenia.
Dlaczego ogród stawia instalacji trudniejsze warunki
W domu instalacja zwykle pracuje w stabilnym środowisku, a w ogrodzie sytuacja zmienia się z dnia na dzień. Raz masz suchą kostkę, innym razem mokrą trawę, rosę, deszcz, błoto, a do tego przewody ciągnięte przez rabaty, donice i wąskie przejścia. Ja traktuję takie miejsca jak strefę podwyższonego ryzyka, bo tutaj nawet drobny problem z izolacją szybciej zamienia się w realne zagrożenie.
Jak przypomina PIP, IP44 nie oznacza wodoszczelności. To ważne rozróżnienie, bo wielu osobom wydaje się, że „bryzgoszczelne” znaczy już „odporne na wszystko”, a tak nie jest. Gniazdo, wtyczka albo puszka montażowa mogą mieć sensowną klasę ochrony, a mimo to nadal nie powinny pracować w miejscu, gdzie woda stoi po deszczu albo regularnie spływa po obudowie.
- Wilgoć zwiększa ryzyko upływu prądu przez zabrudzone lub zużyte elementy osprzętu.
- Uszkodzenia mechaniczne pojawiają się przy koszeniu, przycinaniu żywopłotu i przesuwaniu mebli ogrodowych.
- Przedłużacze leżące na trawie lub żwirze łatwo się przecierają i łapią wodę.
- Złącza i wtyczki ukryte pod donicą albo w ziemi potrafią długo pracować „na granicy” poprawności.
To właśnie dlatego w ogrodzie nie wystarcza myślenie „działa, więc jest bezpiecznie” - ważniejsze jest, czy instalacja zniesie wilgoć, drobne uszkodzenia mechaniczne i sezonowe przeciążenia. A skoro już wiadomo, skąd biorą się problemy, przechodzę do tego, jak w praktyce działa ochrona różnicowa.
Jak działa ochrona różnicowa i kiedy reaguje
Zasada jest prosta: urządzenie porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli część energii „ucieka” inną drogą - przez uszkodzoną izolację, wilgoć, metalową obudowę albo ciało człowieka - aparat odłącza zasilanie. W praktyce dzieje się to bardzo szybko, zwykle w czasie liczonym w milisekundach.
W poradniku Eaton taki próg 30 mA jest opisany jako ochrona uzupełniająca, czyli dodatkowa warstwa bezpieczeństwa, a nie jedyne rozwiązanie. I to jest dla mnie najważniejszy wniosek: taki aparat ma pomagać w sytuacji awaryjnej, ale nie może być pretekstem do słabej instalacji, byle jakiego osprzętu czy prowizorycznych połączeń.
| Co wykrywa | Co to oznacza w praktyce | Czego nie zastępuje |
|---|---|---|
| Różnicę między prądem „tam” i „z powrotem” | Może odłączyć obwód, gdy prąd upływa poza normalną drogą | Bezpiecznika lub wyłącznika nadprądowego |
| Prąd upływu przez wilgoć, uszkodzoną izolację lub dotknięcie elementu pod napięciem | Zmniejsza czas działania niebezpiecznego uszkodzenia | Dobrego uziemienia i poprawnego montażu |
| Zwarcia L-N | Tu sam aparat różnicowy nie zadziała, bo prąd wraca tym samym torem | Zabezpieczenia przeciwzwarciowego i przeciążeniowego |
W praktyce często powtarzam inwestorom jedno: jeśli w obwodzie pojawia się wilgoć albo uszkodzona izolacja, nie chodzi o to, czy zabezpieczenie zadziała „kiedyś”, tylko czy odłączy zasilanie na tyle szybko, by nie doszło do porażenia. Z tego powodu równie ważne jak zasada działania jest to, gdzie taki układ ma największy sens.
Gdzie w ogrodzie ma największy sens
Najlepsze efekty daje tam, gdzie jednocześnie występują woda, metal, ruch i sprzęt przenośny. To właśnie w ogrodzie najczęściej pojawiają się urządzenia, które są używane sezonowo, przez wiele różnych osób i w zmiennych warunkach pogodowych. Ja szczególnie zwracam uwagę na obwody, które obsługują coś więcej niż jedną drobną lampkę.
| Element ogrodu | Dlaczego jest wrażliwy | Co robię w praktyce |
|---|---|---|

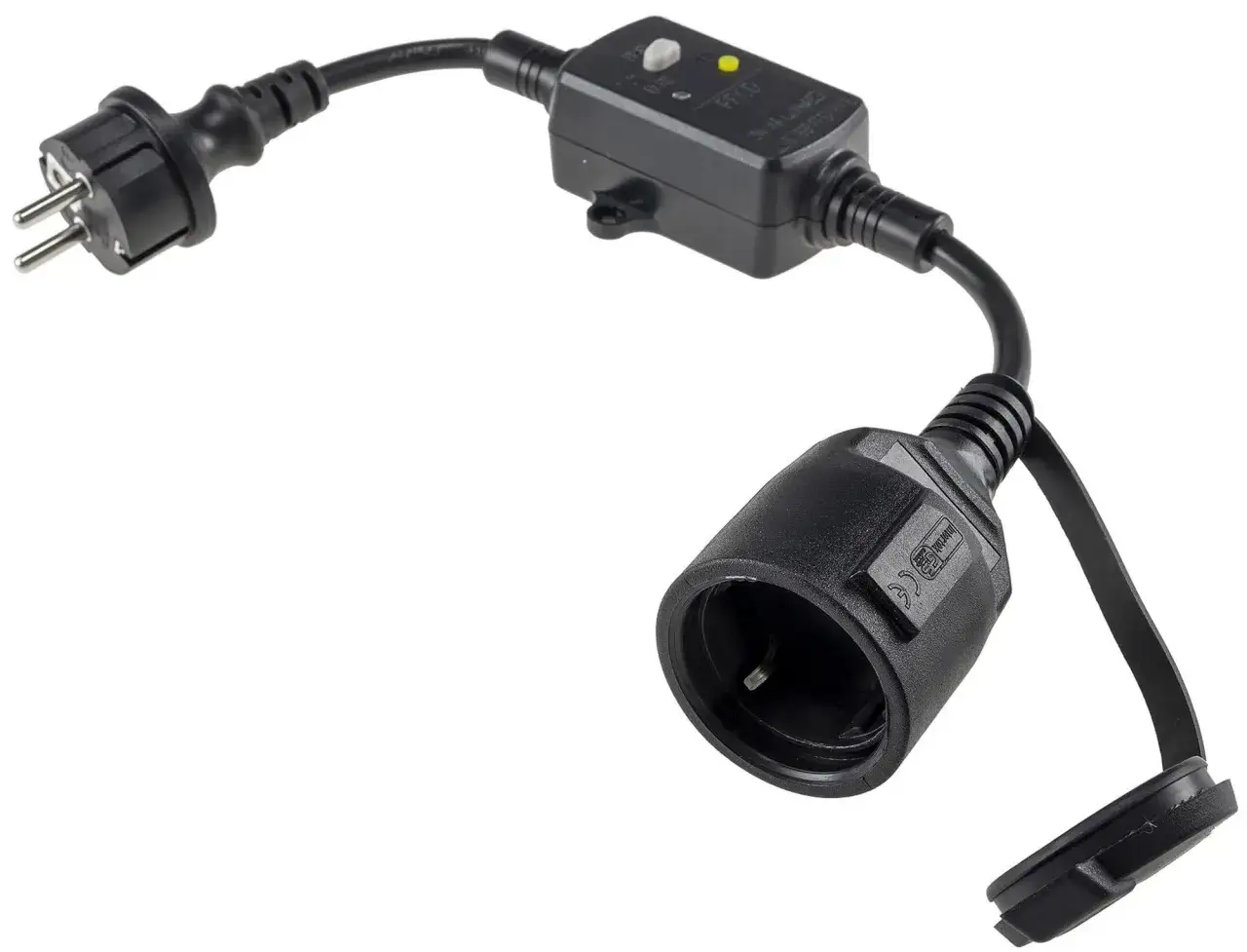

| Gniazda zewnętrzne | Pracują z myjką, kosiarką, podkaszarką albo ładowarką do narzędzi | Stosuję osobne, dobrze opisane zabezpieczenie i porządny osprzęt zewnętrzny |
| Pompy do oczek wodnych i fontann | Łączą prąd z wodą przez długi czas | Nie łączę ich z przypadkowymi obwodami „od wszystkiego” |
| Oświetlenie ścieżek i tarasu | Przewody bywają nisko, przy gruncie i pod roślinami | Dbam o szczelne połączenia i sensowny podział na sekcje |
| Automatyczne nawadnianie | Sterownik, elektrozawory i zasilacze często pracują w wilgoci | Stosuję osprzęt przeznaczony do pracy zewnętrznej i łatwy do kontroli |
| Narzędzia przenośne | Przewody są ciągnięte, skręcane i wielokrotnie przepinane | Unikam prowizorek i pilnuję, by nie pracowały na granicy długości kabla |
Największy błąd, jaki obserwuję, to mieszanie wszystkiego w jednym obwodzie: lampki, pompy, gniazda, sterownik podlewania i jeszcze ładowarka do narzędzi. Wtedy jeden drobiazg potrafi wyłączyć cały ogród. Lepiej działać bardziej modularnie, bo awaria w jednej sekcji nie gasi od razu całej reszty.
To prowadzi do kolejnego pytania: jakie zabezpieczenie wybrać, żeby było rozsądne technicznie i praktyczne w codziennym użyciu.
Jak dobrać zabezpieczenie do pomp, lamp i narzędzi
Jeśli mam wskazać jedno rozwiązanie, które w ogrodzie najczęściej ma sens, to jest nim wyłącznik różnicowoprądowy 30 mA w wersji dobranej do konkretnego obwodu. Przy prostych instalacjach z elektroniką i nowoczesnymi odbiornikami zwykle lepiej sprawdza się typ A, bo reaguje zarówno na prąd przemienny, jak i pulsujący składowy stały. Stary typ AC zostawiałbym raczej dla naprawdę prostych obwodów i tylko wtedy, gdy projekt instalacji to uzasadnia.
Jeżeli obwód jest wrażliwy, a awaria jednego urządzenia nie powinna wyłączać reszty ogrodu, praktycznym rozwiązaniem bywa RCBO, czyli aparat łączący ochronę różnicową i nadprądową. Ja lubię ten wariant tam, gdzie trzeba łatwo znaleźć winny element: osobny obwód dla pompy, osobny dla oświetlenia i osobny dla gniazd zewnętrznych upraszczają diagnostykę bardziej niż drogi osprzęt zamontowany „na ślepo”.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| RCD 30 mA typ A | Gniazda zewnętrzne, lampy LED, pompy, sterowniki | Nie zastępuje ochrony nadprądowej i nie rozwiązuje wszystkich problemów instalacji |
| RCBO | Gdy jeden obwód ma obsługiwać konkretny odbiornik albo małą grupę urządzeń | Zwykle kosztuje więcej, ale daje lepszą selektywność i łatwiejszą diagnostykę |
| Typ AC | Starsze, bardzo proste obwody bez elektroniki | W nowych instalacjach nie jest moim pierwszym wyborem |
| Typ B | Sprzęt z istotną składową stałą lub bardziej złożoną elektroniką | To zwykle droższa opcja i w typowym ogrodzie nie zawsze potrzebna |
Dobór nie kończy się jednak na samym aparacie. Równie ważne są obudowa, szczelność złącz, sposób prowadzenia przewodów i to, czy cały zestaw jest przeznaczony do pracy na zewnątrz. A tu najłatwiej o kosztowne pomyłki.
Najczęstsze błędy przy instalacjach zewnętrznych
W praktyce najwięcej problemów nie robi sam aparat, tylko złe otoczenie instalacji. Widziałem ogrody, w których zabezpieczenie było poprawne na papierze, ale przewód leżał w trawie, puszka pracowała pod nieszczelną pokrywą, a po deszczu wszystko było mokre. Taka instalacja prędzej czy później zaczyna wariować, a czasem po prostu staje się niebezpieczna.
- Zbyt duże spięcie wielu obwodów w jeden punkt - jedna usterka odcina cały ogród i utrudnia szukanie problemu.
- Mylenie ochrony różnicowej z ochroną przeciążeniową - aparat nie zastępuje bezpiecznika ani wyłącznika nadprądowego.
- Stosowanie osprzętu wewnętrznego na zewnątrz - ładna obudowa nie znaczy jeszcze, że nadaje się do wilgoci i bryzgów.
- Przedłużacze pozostawione na stałe - po kilku sezonach ich stan zwykle jest gorszy, niż właściciel zakłada.
- Zaniedbanie testu działania - jeśli nie sprawdzasz ochrony regularnie, możesz dowiedzieć się o usterce dopiero w złym momencie.
- Resetowanie wyłączeń bez diagnozy - jeśli zabezpieczenie zrzuca obwód po deszczu, to sygnał do sprawdzenia instalacji, nie do kolejnego „kliknięcia”.
Jak widzę takie rozwiązania, to zwykle myślę nie o oszczędności, tylko o tym, ile czasu i nerwów kosztuje później naprawa. Najpierw trzeba usunąć przyczynę, a dopiero potem wracać do normalnej pracy ogrodu. I właśnie dlatego ostatni krok to regularna kontrola, a nie jednorazowy montaż.
Jak utrzymać ogród bezpieczny od pierwszego podlewania do jesiennych deszczy
Jeśli miałbym zostawić jedną prostą procedurę, wyglądałaby tak: przed sezonem sprawdzam przycisk test, oglądam stan gniazd, puszek i przewodów, a po większym deszczu lub burzy robię szybki przegląd miejsc najbardziej narażonych na wodę. W ogrodzie nie warto liczyć na pamięć użytkowników, bo sprzęt bywa przepinany, przestawiany i używany przez domowników, gości albo ekipę ogrodniczą.
W praktyce najlepiej działa podejście, w którym każdy ważny obwód ma sensowną ochronę, osprzęt zewnętrzny ma właściwy stopień szczelności, a połączenia są łatwe do skontrolowania. Jeśli coś zaczyna wybijać bez wyraźnej przyczyny, nie szukam obejścia - najpierw szukam źródła wilgoci, uszkodzenia kabla albo błędnego podziału obwodów. To właśnie taka dyscyplina robi największą różnicę w ogrodzie.
Jeśli miałbym zostawić jedną zasadę, to taką: w ogrodzie nie projektuję ochrony pod samą wygodę, tylko pod wilgoć, uszkodzenia i sezonową eksploatację. Osobny obwód, właściwy typ zabezpieczenia i regularny test dają dużo więcej bezpieczeństwa niż drogi osprzęt zamontowany bez planu.
