Planujesz remont lub przebudowę, która wiąże się z koniecznością usunięcia ściany nośnej? W takiej sytuacji kluczowe staje się zastosowanie odpowiedniego podciągu stalowego, który przejmie obciążenia i zapewni stabilność całej konstrukcji. Wybór właściwego dwuteownika to jednak decyzja, która wykracza poza intuicję i wymaga specjalistycznej wiedzy. Jest to fundament bezpieczeństwa Twojego domu, dlatego nie można jej podejmować pochopnie. W tym artykule przeprowadzimy Cię przez proces doboru stalowej belki, wyjaśniając kluczowe aspekty i podkreślając rolę profesjonalnych obliczeń.
Dobór dwuteownika pod strop wymaga obliczeń konstruktora klucz do bezpieczeństwa budowli
- Ostateczny wybór dwuteownika musi być poprzedzony precyzyjnymi obliczeniami statycznymi wykonanymi przez uprawnionego inżyniera konstruktora.
- Kluczowe czynniki doboru to obciążenie (stałe i zmienne), rozpiętość belki oraz rodzaj stropu (np. drewniany, żelbetowy, Teriva).
- Na rynku dostępne są różne typy dwuteowników (IPE, HEA, HEB, HEM), różniące się kształtem, wagą i wytrzymałością, dostosowane do specyficznych potrzeb.
- Niezbędne jest prawidłowe wykonawstwo, w tym odpowiednie podparcie belki i zabezpieczenie antykorozyjne, aby zapewnić trwałość i bezpieczeństwo.
- Całkowite koszty inwestycji obejmują projekt konstrukcyjny, zakup materiału, transport oraz profesjonalny montaż.
Dlaczego wybór belki pod strop to decyzja, której nie można podjąć samodzielnie?
Rola podciągu stalowego w konstrukcji budynku
Podciąg stalowy, czyli popularnie zwany dwuteownik, pełni w konstrukcji budynku rolę kręgosłupa. Szczególnie wtedy, gdy decydujemy się na usunięcie ściany nośnej, to właśnie on przejmuje ciężar stropu znajdującego się powyżej, rozkładając go na pozostałe elementy konstrukcyjne, takie jak słupy czy ściany boczne. Jego zadaniem jest zapewnienie stabilności i bezpieczeństwa całej budowli, zapobiegając jej ugięciu lub zawaleniu. Bez odpowiedniego podciągu, usunięcie ściany nośnej jest po prostu niemożliwe do wykonania w sposób bezpieczny.
Konsekwencje błędnego doboru: od pęknięć po katastrofę budowlaną
Niewłaściwy dobór dwuteownika to prosta droga do poważnych problemów. Zbyt słaba belka zacznie się uginać pod wpływem obciążeń, co może objawiać się widocznymi pęknięciami na ścianach, sufitach czy posadzkach. W skrajnych przypadkach, gdy obciążenie przekroczy wytrzymałość materiału, może dojść do jego trwałego odkształcenia, a nawet całkowitego zniszczenia konstrukcji. Mówimy tu nie tylko o kosztownych naprawach, ale przede wszystkim o realnym zagrożeniu dla życia i zdrowia użytkowników budynku. Bezpieczeństwo konstrukcji jest absolutnym priorytetem.
Kto ponosi odpowiedzialność za bezpieczeństwo? Rola konstruktora
W obliczu tak poważnych konsekwencji, nie ma miejsca na improwizację. Kluczową postacią w procesie doboru i montażu podciągu stalowego jest inżynier konstruktor z uprawnieniami. To on, na podstawie szczegółowych obliczeń statycznych, uwzględniających wszystkie obciążenia i specyfikę budynku, dobierze odpowiedni profil stalowy. Tylko projekt wykonany przez specjalistę gwarantuje, że rozwiązanie będzie bezpieczne, zgodne z obowiązującymi normami budowlanymi i przepisami prawa. Nie warto ryzykować zlecenie projektu konstruktorowi to inwestycja w bezpieczeństwo.
Alfabet stalowych belek: czym różnią się dwuteowniki IPE, HEA i HEB?
Dwuteownik IPE: kiedy lekki profil jest wystarczający?
Dwuteowniki typu IPE to najbardziej popularne profile stalowe w budownictwie, charakteryzujące się stosunkowo lekką konstrukcją i równoległymi stopkami. Są one często wybierane do mniej wymagających zastosowań, takich jak konstrukcje dachowe, niewielkie podciągi w budownictwie jednorodzinnym czy jako belki wsporcze w mniejszych rozpiętościach. Ich główną zaletą jest niższa cena i mniejsza waga w porównaniu do profili szerokostopowych, co ułatwia transport i montaż. Należy jednak pamiętać, że ich nośność jest ograniczona.
Dwuteowniki szerokostopowe HEA i HEB: standard do większych obciążeń
Profile HEA i HEB należą do grupy dwuteowników szerokostopowych. Różnią się od IPE znacznie szerszymi stopkami, co przekłada się na większą stabilność i wytrzymałość. Dwuteownik HEA jest lżejszą wersją profilu szerokostopowego, oferującą lepszą nośność niż IPE przy podobnej wysokości przekroju. Z kolei HEB to profil masywniejszy, o przekroju zbliżonym do kwadratu, przeznaczony do przenoszenia znacznie większych obciążeń i stosowany przy większych rozpiętościach. Oba typy są standardem w sytuacjach, gdy wymagana jest wysoka wytrzymałość konstrukcji.
HEM i IPN: kiedy sięgać po profile specjalne i czego unikać?
Profile HEM to najcięższe i najbardziej wytrzymałe dwuteowniki szerokostopowe, zarezerwowane dla specyficznych zastosowań, takich jak konstrukcje przemysłowe, mostowe czy inne, gdzie występują ekstremalne obciążenia. Warto również wspomnieć o dwuteownikach IPN. Jest to starszy typ profili, charakteryzujący się pochyłymi powierzchniami wewnętrznymi stopek. Ze względu na trudności w połączeniach i mniejszą efektywność w porównaniu do nowoczesnych profili IPE, są one coraz rzadziej stosowane w nowych projektach i generalnie lepiej ich unikać na rzecz nowszych, bardziej funkcjonalnych rozwiązań.
Co oznaczają symbole stali? Krótki przewodnik po S235 i S355
Wybierając dwuteownik, napotkamy również oznaczenia gatunku stali, najczęściej S235JR lub S355J2. Liczba w oznaczeniu (235 lub 355) informuje o minimalnej granicy plastyczności materiału w megapaskalach (MPa). Im wyższa wartość, tym stal jest mocniejsza i bardziej wytrzymała na odkształcenia. Dwuteownik wykonany ze stali S355J2 będzie więc w stanie przenieść większe obciążenia niż ten sam profil wykonany ze stali S235JR. Wybór odpowiedniego gatunku stali jest kolejnym elementem, który bierze pod uwagę konstruktor.
Kluczowe czynniki decydujące o wyborze dwuteownika: co analizuje konstruktor?
Krok 1: Analiza obciążeń co "dźwiga" Twój strop?
Pierwszym i fundamentalnym etapem pracy konstruktora jest dokładna analiza wszystkich obciążeń, jakie będą działać na projektowany podciąg. Dzielimy je na dwie główne kategorie: obciążenia stałe i obciążenia zmienne. Obciążenia stałe to ciężar własny konstrukcji, czyli masa stropu, ścianek działowych znajdujących się na wyższej kondygnacji, wylewek, pokrycia dachowego. Obciążenia zmienne to te, które mogą się zmieniać w czasie i wynikają z użytkowania budynku ciężar ludzi, mebli, a także obciążenie śniegiem na dachu czy parciem wiatru. Suma tych wszystkich obciążeń jest kluczowa dla prawidłowego doboru belki.
Krok 2: Mierzenie rozpiętości dlaczego każdy centymetr ma znaczenie?
Rozpiętość belki to po prostu odległość pomiędzy jej punktami podparcia. Może to być na przykład odległość między dwoma słupami lub między dwoma ścianami. Im większa rozpiętość, tym większe siły działają na belkę i tym większe jest jej potencjalne ugięcie. Większa rozpiętość oznacza konieczność zastosowania profilu o większej sztywności i wytrzymałości, aby zapewnić stabilność konstrukcji i uniknąć nadmiernego ugięcia. Nawet niewielka różnica w rozpiętości może znacząco wpłynąć na dobór odpowiedniego dwuteownika.
Krok 3: Identyfikacja rodzaju stropu (żelbetowy, drewniany, Teriva)
Rodzaj stropu, który będzie opierał się na dwuteowniku, ma niebagatelne znaczenie dla obliczeń. Lekki strop drewniany generuje inne obciążenia niż ciężki strop żelbetowy, na przykład popularny strop typu Teriva. Konstruktor musi uwzględnić specyfikę każdego typu stropu, jego ciężar własny, sposób przenoszenia obciążeń oraz ewentualne dodatkowe obciążenia, które mogą na niego działać. Różnice w rodzajach stropów bezpośrednio przekładają się na wymagania stawiane podciągowi stalowemu.
Ugięcie belki: niewidoczny wróg, który może zniszczyć ściany i posadzki
Ugięcie belki to jej odkształcenie pod wpływem obciążenia. Nawet jeśli belka jest wystarczająco wytrzymała, aby nie ulec zniszczeniu, nadmierne ugięcie może być bardzo problematyczne. Choć często niewidoczne gołym okiem, może prowadzić do uszkodzeń elementów wykończeniowych pęknięć tynków, rys na ścianach działowych, problemów z drzwiami czy posadzkami. Normy budowlane określają dopuszczalne wartości ugięć, które konstruktor musi bezwzględnie przestrzegać, dobierając odpowiedni profil i jego wymiary. Kontrola ugięcia jest równie ważna jak kontrola wytrzymałości.
Jak wyglądają obliczenia wytrzymałościowe? Tajniki pracy inżyniera
Dlaczego tabele z internetu i kalkulatory online nie zastąpią projektu?
W dobie internetu łatwo natknąć się na różnego rodzaju tabele i kalkulatory online, które rzekomo mają pomóc w doborze dwuteownika. Stanowczo odradzam korzystanie z takich narzędzi. Są one zazwyczaj bardzo uproszczone i nie uwzględniają specyfiki konkretnego przypadku, wszystkich rodzajów obciążeń, warunków podparcia, współdziałania z innymi elementami konstrukcji czy aktualnych norm budowlanych. Używanie ich do projektowania konstrukcji nośnych jest skrajnie niebezpieczne i może prowadzić do katastrofalnych skutków. Tylko profesjonalny projekt konstruktora gwarantuje bezpieczeństwo.
Moment bezwładności i wskaźnik wytrzymałości: co kryje się za tymi pojęciami?
Konstruktorzy w swoich obliczeniach posługują się kilkoma kluczowymi parametrami geometrycznymi przekroju belki. Jednym z nich jest moment bezwładności, który określa jego zdolność do opierania się zginaniu im większy moment bezwładności, tym mniejsze ugięcie belki. Drugim ważnym wskaźnikiem jest wskaźnik wytrzymałości przekroju, który mówi o tym, jak efektywnie materiał belki jest w stanie przenosić naprężenia. Dobierając odpowiedni profil, konstruktor tak naprawdę dobiera jego parametry geometryczne, aby spełniały one wymagania wytrzymałościowe i sztywnościowe dla danego obciążenia i rozpiętości.
Zgodność z Eurokodem 3: gwarancja bezpieczeństwa i legalności
W Polsce, podobnie jak w całej Unii Europejskiej, projektowanie konstrukcji stalowych musi odbywać się zgodnie z obowiązującymi normami. Podstawowym dokumentem jest tutaj PN-EN 1993-1-1, znany jako Eurokod 3. Określa on zasady projektowania konstrukcji stalowych, uwzględniając właściwości materiałów, obciążenia, zasady sprawdzania nośności i stateczności oraz dopuszczalne ugięcia. Przestrzeganie Eurokodu 3 jest nie tylko gwarancją bezpieczeństwa konstrukcji, ale również wymogiem prawnym. Projekt wykonany niezgodnie z normą jest nielegalny i niebezpieczny.
Najczęstsze błędy przy montażu podciągu stalowego: tego musisz unikać!
Brak odpowiedniego oparcia na murze: jak uniknąć zmiażdżenia ściany?
Jednym z najczęściej popełnianych błędów jest brak odpowiedniego przygotowania podparcia dla dwuteownika na ścianie nośnej. Stalowa belka, przenosząca duże obciążenia, może po prostu zmiażdżyć mur, jeśli nie zostanie zastosowane odpowiednie rozwiązanie. Konieczne jest wykonanie tzw. "poduszek betonowych" lub zastosowanie innych elementów rozkładających nacisk na większą powierzchnię ściany. Zapewnienie stabilnego i odpowiednio rozłożonego podparcia jest absolutnie kluczowe dla bezpieczeństwa.
Niewłaściwe zabezpieczenie antykorozyjne: cichy zabójca stali
Stal, choć wytrzymała, jest materiałem podatnym na korozję, zwłaszcza w wilgotnym środowisku. Niewłaściwe zabezpieczenie antykorozyjne dwuteownika, szczególnie w miejscach narażonych na kontakt z wilgocią, może prowadzić do stopniowego osłabienia materiału. Korozja postępuje powoli, ale systematycznie, zmniejszając przekrój belki i tym samym jej nośność. Długoterminowe bezpieczeństwo konstrukcji zależy od prawidłowej ochrony antykorozyjnej.

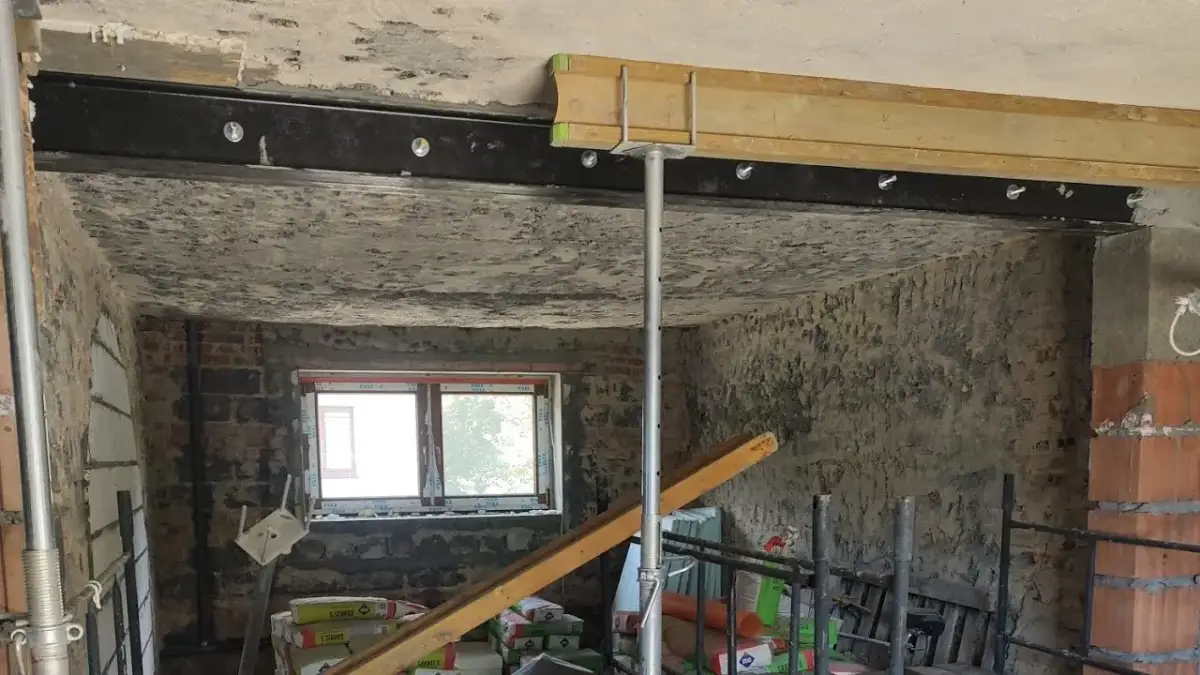

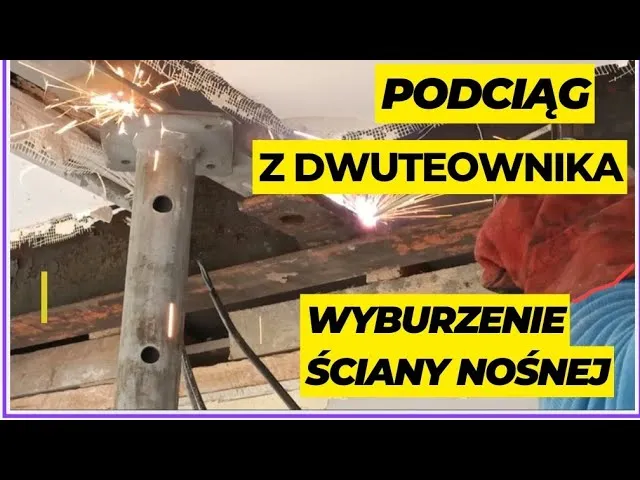

Ignorowanie konieczności stemplowania stropu na czas montażu
Podczas montażu podciągu stalowego, szczególnie gdy usuwana jest ściana nośna, kluczowe jest tymczasowe podparcie stropu. Stemplowanie stropu za pomocą specjalnych podpór zapobiega jego ugięciu lub nawet zawaleniu się w trakcie operacji osadzania belki. Próby montażu bez odpowiedniego stemplowania są skrajnie niebezpieczne i mogą doprowadzić do natychmiastowej awarii. Bezpieczeństwo prac musi być priorytetem.
Próby spawania lub modyfikacji belki na budowie bez konsultacji
Nigdy nie należy podejmować samodzielnych prób modyfikacji dwuteownika na budowie cięcia, spawania, wiercenia otworów bez pisemnej zgody i projektu konstruktora. Takie działania mogą drastycznie osłabić element, zmieniając jego właściwości wytrzymałościowe w sposób nieprzewidywalny. Każda ingerencja w fabryczny kształt belki musi być poprzedzona analizą konstruktora.
Od projektu do realizacji: jak prawidłowo zamontować dwuteownik?
Etap 1: Projekt wykonawczy od konstruktora
Pierwszym i najważniejszym krokiem jest uzyskanie od uprawnionego inżyniera konstruktora kompletnego projektu wykonawczego. Dokument ten zawiera szczegółowe rysunki techniczne, specyfikację materiałową (w tym dokładny typ i wymiary dwuteownika, gatunek stali), a także precyzyjne wytyczne dotyczące sposobu montażu, rodzajów połączeń i zabezpieczeń. Bez tego projektu jakiekolwiek prace są nielegalne i niebezpieczne.
Etap 2: Wykonanie podpór i poduszek betonowych
Na podstawie projektu konstruktora należy przygotować stabilne i solidne podpory dla dwuteownika. W przypadku montażu na ścianach nośnych, kluczowe jest wykonanie tzw. poduszek betonowych. Są to wzmocnione fragmenty ściany, które zapewniają równomierne rozłożenie ogromnego nacisku belki na mur, zapobiegając jego zniszczeniu. Staranne wykonanie tych elementów jest gwarancją prawidłowego przeniesienia obciążeń.
Etap 3: Transport i osadzenie belki
Dwuteowniki stalowe, zwłaszcza te o większych przekrojach i długościach, są elementami bardzo ciężkimi. Ich transport na plac budowy wymaga często użycia specjalistycznego sprzętu, takiego jak dźwigi czy podnośniki. Sam proces osadzania belki musi być wykonany precyzyjnie, zgodnie z wytycznymi projektu, z zachowaniem odpowiednich odległości i stabilności. Profesjonalny montaż zapewnia bezpieczeństwo na każdym etapie prac.
Ile to kosztuje? Analiza całkowitych kosztów (profil, projekt, montaż)
Koszt podciągu stalowego to nie tylko cena samego profilu. Należy uwzględnić kilka kluczowych elementów składowych inwestycji:
- Koszt projektu konstrukcyjnego: Jest to niezbędny wydatek, który zapewni bezpieczeństwo i zgodność z prawem.
- Koszt zakupu dwuteownika: Cena zależy od typu profilu, jego wymiarów, długości oraz gatunku stali.
- Koszt transportu: Długie i ciężkie belki wymagają specjalistycznego transportu.
- Koszt montażu: Prace montażowe, zwłaszcza te wymagające użycia ciężkiego sprzętu, mogą być znaczącym wydatkiem. Orientacyjny koszt montażu podciągu stalowego może zaczynać się od około 1400 zł za metr bieżący, jednak jest to cena szacunkowa i może się różnić w zależności od regionu i skomplikowania prac.
Twoja najważniejsza inwestycja w bezpieczeństwo domu
Gdzie szukać uprawnionego konstruktora?
Znalezienie kompetentnego i uprawnionego inżyniera konstruktora jest kluczowe. Najlepszymi miejscami do poszukiwań są:
- Izby Inżynierów Budownictwa: Lokalny oddział izby może polecić licencjonowanych specjalistów.
- Biura projektowe: Specjalistyczne firmy zajmujące się projektowaniem konstrukcji budowlanych.
- Rekomendacje: Zapytaj znajomych, rodzinę lub wykonawców, którzy korzystali z usług konstruktorów.
Checklist: upewnij się, że o niczym nie zapomniałeś przed rozpoczęciem prac
Zanim rozpoczniesz jakiekolwiek prace związane z montażem podciągu stalowego, upewnij się, że spełniłeś wszystkie kluczowe wymagania:
- Posiadasz kompletny projekt wykonawczy od uprawnionego konstruktora.
- Dobór dwuteownika został potwierdzony obliczeniami statycznymi i jest zgodny z projektem.
- Zastosowano odpowiednie zabezpieczenie antykorozyjne dla belki stalowej.
- Masz przygotowany plan tymczasowego stemplowania stropu na czas montażu.
- Wykonawców prac cechuje odpowiednie doświadczenie i kwalifikacje.
- Zadbano o prawidłowe przygotowanie podpór i poduszek betonowych.
